Popis

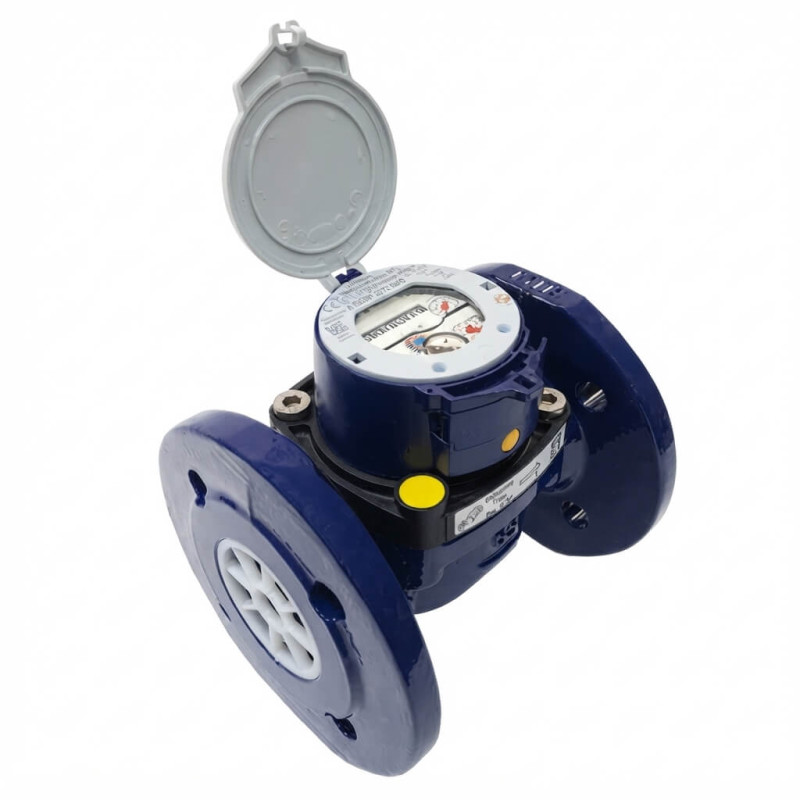

Sensus MeiStream T50 MAP40 je priemyselný vodomer na studenú vodu do 50 °C (T50), v rozsahu DN50 až DN150, s vyšším pracovným tlakom MAP40 (PN40). Má MID schválenie podľa prílohy MI001 a typovo schválený vymeniteľný merací mechanizmus. Vyznačuje sa unikátnym meracím rozsahom Q3/Q1 ≥ 100 a vysokou preťažiteľnosťou, pričom v zmysle OIML R49 a ISO 4064-1:2017 nevyžaduje ukľudňujúce dĺžky. Je vhodný pre montáž do horizontálneho aj vertikálneho potrubia. Puzdro vodomeru je pri tejto PN40 verzii z tvárnej liatiny a je dostupné v kratšej (WP) aj dlhšej (WS) stavebnej dĺžke podľa DIN 19625 a ISO 4064-1:2017. Vodomer môže byť zatopený vodou - stupeň ochrany IP68 - a použité materiály sú teplotne odolné do 70 °C. Počítadlo (sklo/meď, zapuzdrené) je pripravené pre nasadenie snímača/modulu HRI-Mei, naďalej je možné použiť aj vysielač impulzov typu OD, a dá sa pootočiť o 355°.

Priemyselný vodomer DN 50-150 PN40 (MAP40), do 50 °C Rozsah Q3/Q1 = 100 IP68 - zatopiteľný Horizontálna aj vertikálna montáž

Kľúčové vlastnosti

- MID schválenie podľa prílohy MI001, typovo schválený vymeniteľný merací mechanizmus
- Unikátny merací rozsah Q3/Q1 ≥ 100, vysoká preťažiteľnosť
- Vhodný pre všetky montážne polohy (horizontálne aj vertikálne potrubie)
- Vhodný pre premenlivé prietoky
- Bez nutnosti ukľudňujúcich dĺžok (v zmysle OIML R49 a ISO 4064-1:2017)
- Vyšší tlakový stupeň PN40 - puzdro z tvárnej liatiny, dostupné v kratšej (WP) i dlhšej (WS) stavebnej dĺžke podľa DIN 19625 a ISO 4064-1:2017
- Možnosť zatopenia vodou, stupeň ochrany IP68
- Použité materiály teplotne odolné do 70 °C
- Počítadlo sklo/meď, zapuzdrené, možné pootočiť o 355°
- Počítadlo pripravené pre snímač/modul HRI-Mei, naďalej možnosť vysielača impulzov typu OD
- Nadštandardné prevedenia na požiadanie: počítadlo Encoder (M-Bus, Sensus alebo IEC 1107), prevedenie pre nebezpečné prostredia, modul diaľkového odčítania HRI-Mei priamo od výrobcu, príprava pre 1/4" snímač tlaku

Metrologické parametre podľa MID (2014/32/EC)

Parameter	DN50	DN65	DN80	DN100	DN150
Q4 - preťaženie (m3/h)	50	78,75	125	200	500
Q3 - trvalý prietok (m3/h)	40	63	100	160	400
Q2 horiz. (m3/h)	0,4	0,63	0,51	0,81	1,6
Q1 horiz. (m3/h)	0,25	0,39	0,32	0,51	1
Q2 vert. (m3/h)	0,51	0,81	0,8	1,28	3,2
Q1 vert. (m3/h)	0,32	0,5	0,5	0,8	2
Q3/Q1 max. rozsah, horiz.	160	160	315	315	400
Q3/Q1 max. rozsah, vert.	100	100	125	160	200
Q3/Q1 štandardné značenie (R)	100	100	100	100	100
Delta p pri Q3 (bar)	0,16	0,32	0,16	0,34	0,27

Metrologické parametre zaručené výrobcom

Parameter	DN50	DN65	DN80	DN100	DN150
Qs - max. špičkový prietok (m3/h)	90	120	200	300	600
Q3' - menovitý prietok (m3/h)	50	70	120	230	450
Rozbeh (m3/h)	0,05	0,07	0,1	0,11	0,3

Toto sú prevádzkové hodnoty, ktoré výrobca priamo garantuje. Kompletné hodnoty vrátane samostatných Q2/Q1 pre horizontálnu a vertikálnu polohu sú v priloženom katalógovom liste.

Ostatné technické parametre

Typové schválenie	CE M-XX* 0102, DE-09-MI001-PTB 010 (* rok výroby)
Materiál puzdra (PN40)	tvárna liatina
Materiál meracieho mechanizmu a lopatkového kolesa	polymér
Ostatné použité materiály	mosadz, nehrdzavejúca oceľ
Environmentálne podmienky	podľa ISO 4064-1:2017, environmentálna trieda O podľa OIML R49-1:2013, teplota prostredia 5 °C až 70 °C, trieda mechanického prostredia M2
Najmenšia/najväčšia odčítateľná hodnota (DN 50-125)	0,0005 m3 / 999 999,999 m3
Najmenšia/najväčšia odčítateľná hodnota (DN 150)	0,005 m3 / 9 999 999,99 m3

Vysielače impulzov

Typ vysielača	Hodnota impulzu (DN 50-125)	Hodnota impulzu (DN 150)
HRI-Mei (induktívny/dátový, viac v katalógu LS 8400)	0,01 / 0,05 / 0,1 / 1 m3	0,1 / 0,5 / 1 / 10 m3
OD 01 (optický, viac v katalógu LB 8300)	0,001 m3	0,01 m3
OD 03 (optický, viac v katalógu LB 8300)	0,01 m3	0,1 m3

Dostupné varianty

Označenie	Q3 (m3/h)	DN	Stav. dĺžka (mm)	Cena/1 ks
MeiStream T50 MAP40 DN50 L200 Q3_40 R100	40	50	200	1 010 €
MeiStream T50 MAP40 DN50 L270 Q3_40 R100	40	50	270	998 €
MeiStream T50 MAP40 DN65 L300 Q3_63 R100	63	65	300	1 028 €
MeiStream T50 MAP40 DN80 L225 Q3_100 R100	100	80	225	1 221 €
MeiStream T50 MAP40 DN80 L300 Q3_100 R100	100	80	300	1 266 €
MeiStream T50 MAP40 DN100 L250 Q3_160 R100	160	100	250	1 302 €
MeiStream T50 MAP40 DN100 L350 Q3_160 R100	160	100	350	na vyžiadanie
MeiStream T50 MAP40 DN150 L300 Q3_400 R100	400	150	300	2 731 €
MeiStream T50 MAP40 DN150 L500 Q3_400 R100	400	150	500	3 525 €
