Popis

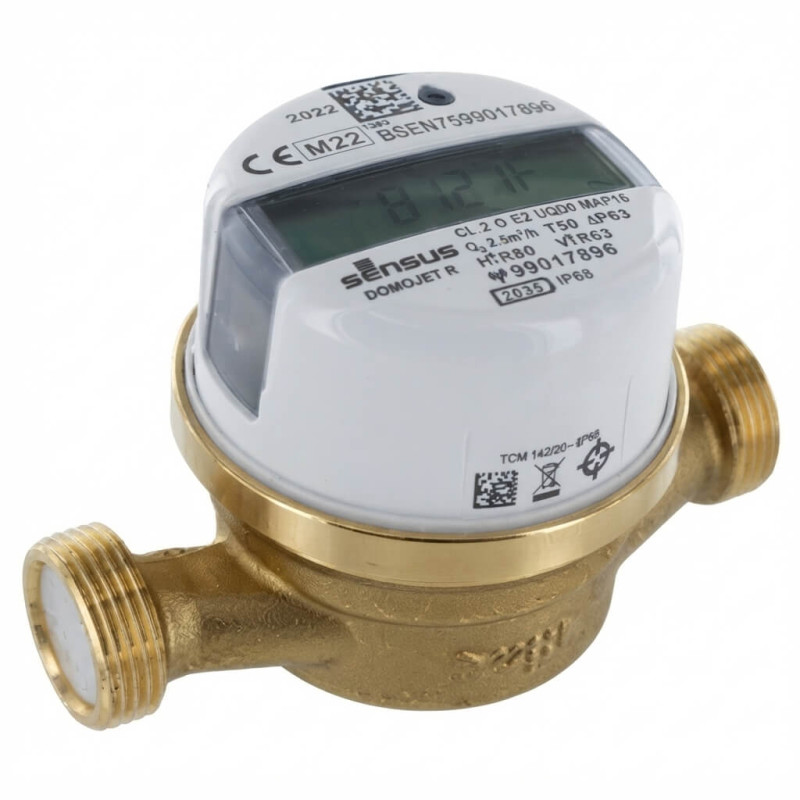

Sensus DomoJet R SV/TUV je elektronický jednovtokový, suchobežný bytový vodomer so zabudovanou dátovou komunikáciou, vhodný na podružné meranie v bytoch, domácnostiach a malých prenajatých prevádzkach. Meria spotrebu pitnej a úžitkovej vody do maximálnej teploty 50 °C, alebo teplej úžitkovej vody s teplotou od 30 °C do 90 °C. Má vysokú ochranu proti vonkajším magnetickým poliam, je testovaný pre styk s pitnou vodou, stupeň krytia IP68 a možnosť natočenia počítadla o 360° pre najpresnejšie odčítanie. Vďaka integrovanej rádiovej komunikácii OMS wM-Bus a lítiovej batérii s očakávanou životnosťou minimálne 12 rokov je vhodný na diaľkový odpočet dát pomocou mobilných aj fixných systémov a spĺňa požiadavky európskej smernice o energetickej efektívnosti.

DN 15-20 Q3 2,5-4 m3/h SV do 50°C / TUV 30-90°C MID Rmax 160 IP68 OMS wM-Bus

Kľúčové vlastnosti

- Jednovtokový, suchobežný, so zabudovanou dátovou komunikáciou
- Ideálny na úsekové použitie pre podružné meranie v bytoch, domácnostiach a malých prenajatých prevádzkach
- Meranie spotreby pitnej a úžitkovej vody do 50 °C, alebo teplej úžitkovej vody s teplotou od 30 °C do 90 °C
- DN 15-20, certifikácia MID, Rmax 160
- Vysoká ochrana proti vonkajším magnetickým poliam
- Vodomer testovaný pre styk s pitnou vodou
- Možnosť natočenia počítadla do polohy vhodnej pre najpresnejšie odčítanie - pootočenie o 360°
- Stupeň krytia IP68
- Integrovaná OMS rádiová komunikácia wM-Bus
- Lítiová batéria s očakávanou životnosťou minimálne 12 rokov
- Hlásenie alarmov: ovplyvnenie, preťaženie, spätný prietok, zablokovaný vodomer
- Montáž do všetkých inštalačných polôh, okrem polohy počítadlom smerom nadol
- Sada na programovanie a údržbu je k dispozícii na požiadanie

Technické parametre

Typ	Elektronický jednovtokový bytový vodomer, suchobežný
Médium	studená voda (SV) aj teplá úžitková voda (TUV) - podľa zvoleného variantu
Menovitá svetlosť (DN)	15-20 mm
Menovitý prietok (Q3)	2,5-4 m3/h
Merací rozsah (R=Q3/Q1)	R80 (bežná montážna poloha); pri polohe počítadlom nahor a Q3 2,5 m3/h R160, pri DN20/Q3 4 m3/h v bežnej polohe R63 - presná hodnota závisí od inštalačnej polohy, podľa katalógového listu
Teplotná trieda	T50 (studená/úžitková voda do 50 °C), T30/90 (teplá úžitková voda 30-90 °C)
Trieda citlivosti prietokového profilu	U0-D0
Presnosť merania	±5 % v rozmedzí Q1≤Q<Q2; ±2 % (do 30 °C) / ±3 % (nad 30 °C) v rozmedzí Q2≤Q≤Q4
Rozbeh	4,5 l/h (DN15) / 8 l/h (DN20)
Tlaková trieda	ΔP63
Menovitý tlak	16 bar
Rozsah počítadla	max. 99 999,999 m3, min. odčítateľná hodnota 0,001 l
Orientačná hmotnosť	0,39 kg (DN15) / 0,45 kg (DN20)
Rádiokomunikácia	integrovaná, OMS štandard, wM-Bus
Napájanie	lítiová batéria, min. 12 rokov životnosti
Stupeň krytia	IP68
Montážna poloha	všetky, okrem polohy počítadlom smerom nadol
Ochrana	proti vonkajším magnetickým poliam
Certifikácia	MID, DN 15-20, Rmax 160
Rádiový modul	modul B č. TCM 142/20-5700, modul D č. 0119-SJ-A010-08

Dostupné varianty

Označenie	Q3	DN	Teplota	Stav. dĺžka / pripojenie	Objedn. číslo
DomoJet R Q3 2,5, L 80 mm, 3/4'', 50°C R80	2,5 m3/h	15	50 °C	80 mm / R1/2" G3/4"	88200551
DomoJet R Q3 2,5, L 110 mm, 3/4'', 50°C R80	2,5 m3/h	15	50 °C	110 mm / R1/2" G3/4"	88200553
DomoJet R Q3 2,5, L 130 mm, 1'', 50°C R80	2,5 m3/h	20	50 °C	130 mm / R3/4" G1"	88200555
DomoJet R Q3 4, L 130 mm, 1'', 50°C R80	4 m3/h	20	50 °C	130 mm / R3/4" G1"	88200557
DomoJet R Q3 2,5, L 80 mm, 3/4'', 90°C R80	2,5 m3/h	15	90 °C	80 mm / R1/2" G3/4"	88200552
DomoJet R Q3 2,5, L 110 mm, 3/4'', 90°C R80	2,5 m3/h	15	90 °C	110 mm / R1/2" G3/4"	88200554
DomoJet R Q3 2,5, L 130 mm, 1'', 90°C R80	2,5 m3/h	20	90 °C	130 mm / R3/4" G1"	88200556
DomoJet R Q3 4, L 130 mm, 1'', 90°C R80	4 m3/h	20	90 °C	130 mm / R3/4" G1"	88200558
