Popis

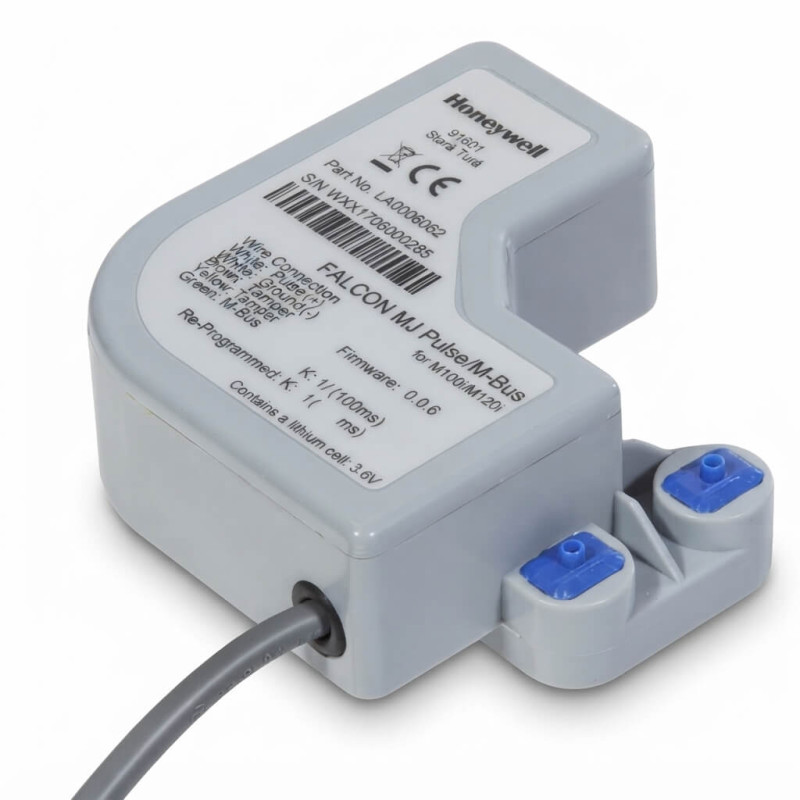

Honeywell Falcon MJ Pulzný/M-Bus modul je kombinovaný komunikačný modul pre diaľkový odpočet, určený k vodomerom Elster M100i a M120i. Poskytuje impulzný výstup (podľa ISO22158) aj M-Bus komunikáciu podľa normy EN13757, kompatibilnú s OMS. Modul je napájaný cez M-Bus, v pulznom režime alebo pri výpadku M-Bus ho napája vlastná lítiová batéria s typickou výdržou 15 rokov (pri okolitej teplote 25 °C). Frekvencia impulzov aj šírka impulzu sú konfigurovateľné cez M-Bus pomocou softvéru MBConf.

Pulz + M-Bus EN13757 / OMS IP68 Batéria 15 rokov Pre M100i / M120i

Kľúčové vlastnosti

- Kombinovaný impulzný a M-Bus komunikačný modul
- Určený pre vodomery Elster M100i a M120i
- M-Bus podľa normy EN13757, v súlade s OMS
- Impulzný výstup (podľa ISO22158) konfigurovateľný cez M-Bus
- Frekvencia impulzov nastaviteľná v rozsahu 1-1000 litrov/impulz
- Stupeň krytia IP68
- Lítiová batéria 3,6 V, typická výdrž 15 rokov (pri 25 °C)
- Ukladá historické mesačné hodnoty, dátumy alarmov (manipulácia, spätný tok) a aktuálny prietok

Technické parametre

Typ	Kombinovaný impulzný a M-Bus modul
Kompatibilita	vodomery Elster M100i a M120i
Trieda ochrany	krytie IP68
Kábel	LiYY 5 x 0,14
Batéria	3,6 V lítiová, typická výdrž 15 rokov (pri okolitej teplote 25 °C)
Napájací zdroj	cez M-Bus; napájanie z batérie v pulznom režime alebo pri výpadku M-Bus
Zaťaženie M-Bus	1
Snímanie	indukčné, s 3 cievkami, nereaktívne
Farba	sivá
Prevádzková / skladovacia teplota	-15 °C až +65 °C (prevádzka) / -20 °C až +70 °C (skladovanie)
Štandardné nastavenie impulzov	1 liter/impulz, dĺžka impulzu 100 ms (nastaviteľné)

M-Bus parametre

Protokol	M-Bus podľa normy EN13757, kompatibilné s OMS
Podporované prenosové rýchlosti	300, 2400, 9600 baudov (automatické baudingové nastavenie)
Sekundárna adresa	posledných 8 číslic sériového čísla
Primárna adresa	konfigurovateľná
ID výrobcu	ELR
Farby vodičov M-Bus	zelená / žltá, ochrana proti prepólovaniu

Pulzné parametre

Pulzná frekvencia	1-1000 litrov na impulz, konfigurovateľné
Šírka impulzu	10-500 ms, konfigurovateľné
Výstupné zaťaženie	30 V jednosmerného prúdu, max. 30 mA
Pulzná linka	kompenzované impulzy
Poplašná linka	drôtené rezanie
Farby vodičov Pulz	biela (+) a hnedá (-); červená (Wirecut)

Rozmery

Výška kefovania (H)	25 mm
Dĺžka kábla (L)	3 m

Konfigurácia a odčítanie dát

Konfigurácia M-Bus parametrov a nastavenie impulzného výstupu sa vykonáva pomocou softvéru MBConf - M-Bus pripojenie k modulu je na konfiguráciu povinné. Odčítanie dát je možné štandardným M-Bus softvérom, výrobca odporúča nástroj MBSheet (Relay GmbH).

Modul cez M-Bus poskytuje okrem aktuálneho indexu a prietoku aj históriu (13 posledných mesačných hodnôt indexu aj maximálneho prietoku s dátumom), dátum ročnej splatnosti, celkový objem spätného toku a dátumy alarmov spätného toku a manipulácie (odstránenie, magnetický podvod).
