Popis

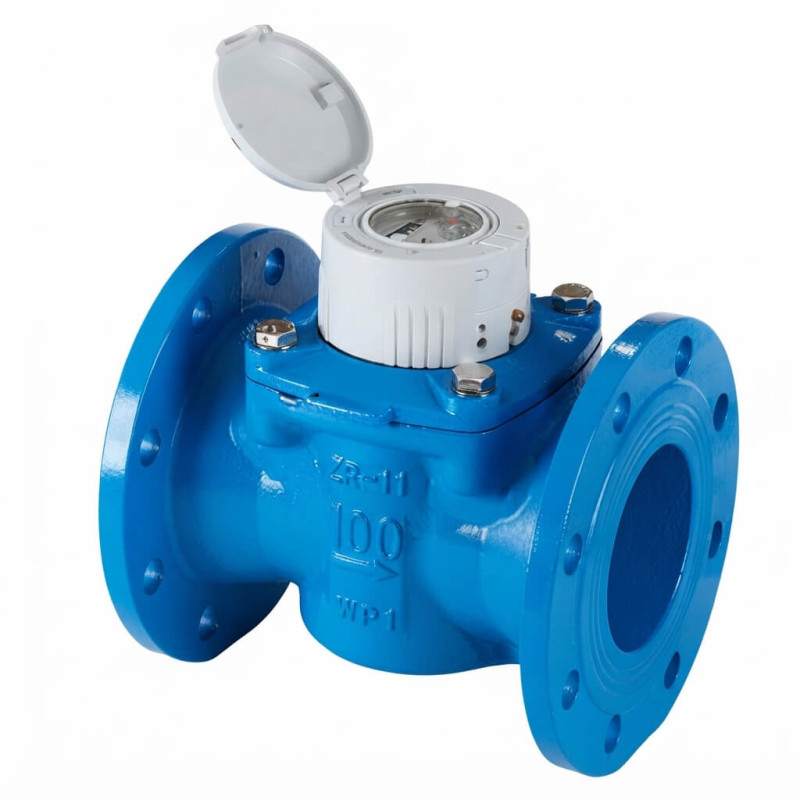

Zenner WPD je priemyselný vodomer typu Woltman s paralelným turbínovým hriadeľom. Priemyselné vodomery ZENNER WPD sú špeciálne navrhnuté na meranie vysokých prietokov s prevažne konštantným prietokovým profilom. Vďaka svojej robustnej konštrukcii pokrývajú široký rozsah merania a poskytujú vždy presné výsledky merania. Dostupnosť: dodanie do 2-3 dní.

Prehľad funkčných charakteristík a ich výhod: teleso vodomeru WPD bolo optimalizované z hľadiska prietoku. Meracia vložka je navrhnutá tak, aby bola vymeniteľná v súlade s európskou smernicou MID. V kombinácii s najnovším ložiskom obežného kolesa je možné dosiahnuť dobrú linearitu chybovej krivky. Robustné meradlo z medi a skla je nerozpínateľné a chránené pred kondenzáciou. Pracuje spoľahlivo aj v tých najťažších podmienkach (napr. v zaplavených jamách a šachtách).

Priemyselný vodomer typ Woltman DN 50 - DN 150 PN10 alebo PN16 Voda do 50 °C MID, OIML Dodanie do 2-3 dní

Kľúčové vlastnosti

- Na meranie vysokých prietokov
- Pre horizontálnu alebo vertikálnu inštaláciu
- Pre studenú vodu do 50 °C
- Vymeniteľná meracia vložka (v súlade s európskou smernicou MID)
- Hermeticky uzavreté sklo/medené počítadlo, odolné voči povodniam (IP68)
- Nízky počiatočný prietok, bezpečné vysoké preťaženie
- Široký rozsah merania, nízka tlaková strata
- Odľahčenie hydraulického ložiska
- Dlhodobá stabilita merania
- Vstup znižujúci vírenie
- Na vstupe a výstupe (U0/D0) podľa OIML R49 a DIN EN 14154 nie sú potrebné priame úseky
- Materiály a nátery schválené v súlade s KTW/W270
- Celková dĺžka WS k dispozícii ako voliteľná výbava pre DN 50, DN 65, DN 80 a DN 100
- Dĺžky ISO pre DN 50, DN 80 a DN 100 k dispozícii ako voliteľné príslušenstvo
- Schválené v súlade s MID a OIML

Technické údaje pre ZENNER WPD

Parameter	Jednotka	DN 50 (Q3=25)	DN 50 (Q3=40)	DN 65	DN 80 PN10, 4LOCH	DN 80 PN16	DN 100	DN 125	DN 150
Nepretržitý tok Q3	m3/h	25	40	40	63	63	100	100	250
Štandardný meracís rozsah Q3/Q1 (R)	R	R160H50V	-	-	R100H/63V	-	R100H/63V	-	-
Preťaženie Q4	m3/h	31,25	50	50	78,75	78,75	125	125	312,5
Minimálny prietok Q1	m3/h	0,25/0,4	0,4/0,63	0,4/0,64	0,63/1,01	0,63/1,02	1,0/1,59	1,0/1,60	2,5/3,97
Prechodový prietok Q2	m3/h	0,4/0,63	0,64/1,02	0,64/1,03	1,01/1,61	1,01/1,62	1,6/2,54	1,6/2,55	4,0/6,35
Pokles tlaku v Q3	MPa	0,01	0,019	0,012	0,01	0,01	0,011	0,012	0,026
Rozsah zobrazenia (min)	l	0,5	0,5	0,5	0,5	0,5	0,5	0,5	5
Rozsah zobrazenia (max)	m3	999,999	999,999	999,999	999,999	999,999	999,999	999,999	9.999,999
Teplotný rozsah	°C	0,1-50	0,1-50	0,1-50	0,1-50	0,1-50	0,1-50	0,1-50	0,1-50
Pracovný tlak (PN)	bar	16	16	16	10	16	16	16	16
Hodnota trstinového impulzu	-	100	100	100	100	100	100	100	1000
Impulzný modul disku - hodnota	-	10	10	10	10	10	10	10	100
Tlaková strata v Q4	-	0,10	0,19	0,12	0,10	0,10	0,11	0,12	0,10
Dĺžka tvárou v tvár	mm	200	200	200	200/225	225	250	250	300
