Popis

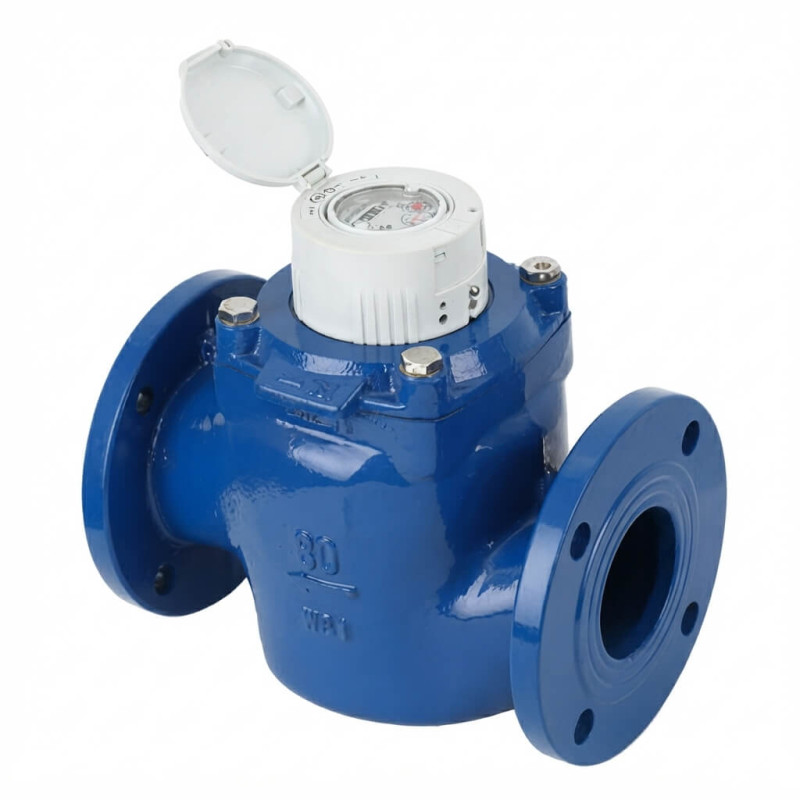

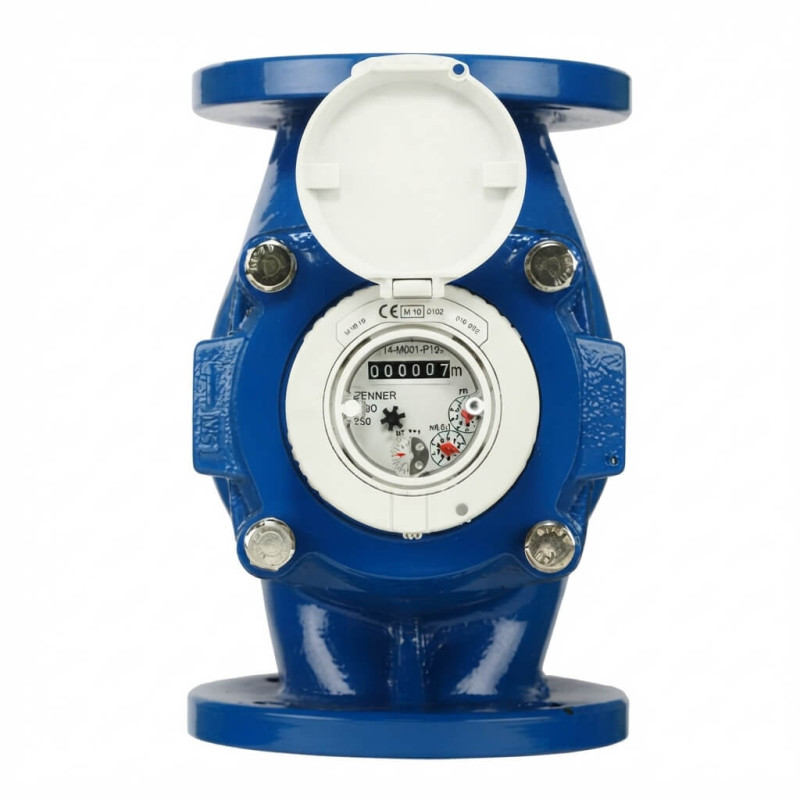

Zenner WSD je priemyselný vodomer typu Woltman s turbínou namontovanou kolmo na os prúdu vody. Os lopatkového kolesa vodomeru WSD je umiestnená kolmo na os potrubia. Vďaka minimálnemu treniu je možné dosiahnuť extrémne nízke počiatočné prietoky. Vďaka svojim konštrukčným výhodám je vodomer Woltman WSD ideálnou voľbou najmä pre kolísavé prietoky a rôzne tlakové podmienky.

Prehľad funkčných charakteristík a ich výhod: špeciálne vylepšené ložisko obežného kolesa zaisťuje nízke trenie a zaručuje dlhú životnosť meracieho prístroja. Robustné meradlo z medi a skla je nerozpínateľné a chránené pred kondenzáciou. Pracuje spoľahlivo aj v tých najťažších podmienkach (napr. v zaplavených jamách a šachtách).

Priemyselný vodomer typ Woltman Turbína kolmo na os prúdu vody DN 50 - DN 200 PN10 alebo PN16 Voda do 50 °C MID, OIML Dodanie do 2-3 dní

Kľúčové vlastnosti

- Na meranie kolísavých prietokov
- Pre horizontálnu inštaláciu
- Pre studenú vodu do 50 °C
- Vymeniteľná meracia vložka (v súlade s európskou smernicou MID)
- Hermeticky uzavreté sklo/medené počítadlo, odolné voči povodniam (IP68)
- Nízky počiatočný prietok, bezpečné vysoké preťaženie
- Široký rozsah merania, nízka tlaková strata
- Odľahčenie hydraulického ložiska
- Dlhodobá stabilita merania
- Vstup znižujúci vírenie
- Na vstupe a výstupe (U0/D0) podľa OIML R49 a DIN EN 14154 nie sú potrebné priame úseky
- Materiály a nátery schválené v súlade s KTW/W270
- Celková dĺžka WP k dispozícii ako voliteľná výbava pre DN 50, DN 80 a DN 100
- Dĺžky ISO pre DN 50, DN 80 a DN 100 k dispozícii ako voliteľné príslušenstvo
- Schválené v súlade s MID a OIML

Technické údaje pre ZENNER WSD

Parameter	Jednotka	DN 50 (Q3=25)	DN 50 (Q3=40)	DN 65	DN 80 (1)	DN 80 (2)	DN 100	DN 150	DN 200*
Nepretržitý tok Q3	m3/h	25	40	40	63	63	100	250	400
Štandardný meracís rozsah Q3/Q1 (R)	R	R100H	R100H	R100H	R100H	R100H	R100H	R100H	-
Preťaženie Q4	m3/h	31,25	50	50	78,75	78,75	125	312,5	500
Minimálny prietok Q1	m3/h	0,25	0,4	0,4	0,63	0,63	1	2,5	4
Prechodový prietok Q2	m3/h	0,4	0,64	0,64	1,01	1,01	0,053	0,051	0,053
Pokles tlaku v Q3	MPa	0,054	0,054	0,05	0,05	0,05	0,053	0,051	0,053
Rozsah zobrazenia (min)	l	0,05	0,05	0,05	0,05	0,05	0,05	5	5
Rozsah zobrazenia (max)	m3	999,999	999,999	999,999	999,999	999,999	999,999	999,999	9.999,999
Teplotný rozsah	°C	0,1-50	0,1-50	0,1-50	0,1-50	0,1-50	0,1-50	-	-
Pracovný tlak (PN)	bar	16	16	16	10	16	16	16	-
Hodnota trstinového impulzu	-	100	100	100	100	100	100	1000	1000
Impulzný modul disku - hodnota	-	10	10	10	10	10	10	100	100
Tlaková strata v Q3	-	0,54	0,54	0,50	0,50	0,50	0,53	0,51	0,53
Celková dĺžka	mm	200/270	200/270	300	225/300	300	250/360	500	500
